NNJ - TPLLV1/A
42,470 JPY
※国内送料込み
← 製品一覧へ戻る

高精度周波数解析のためのコンパクトなタイト位相ロックループ（TPLL）計測器

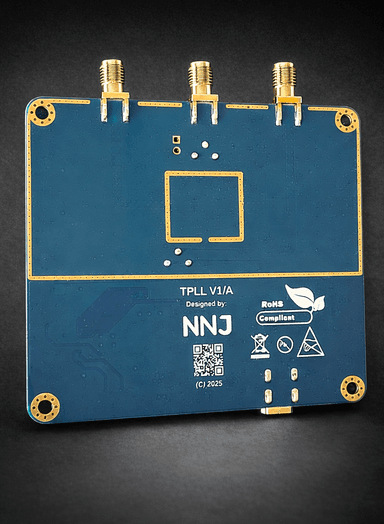

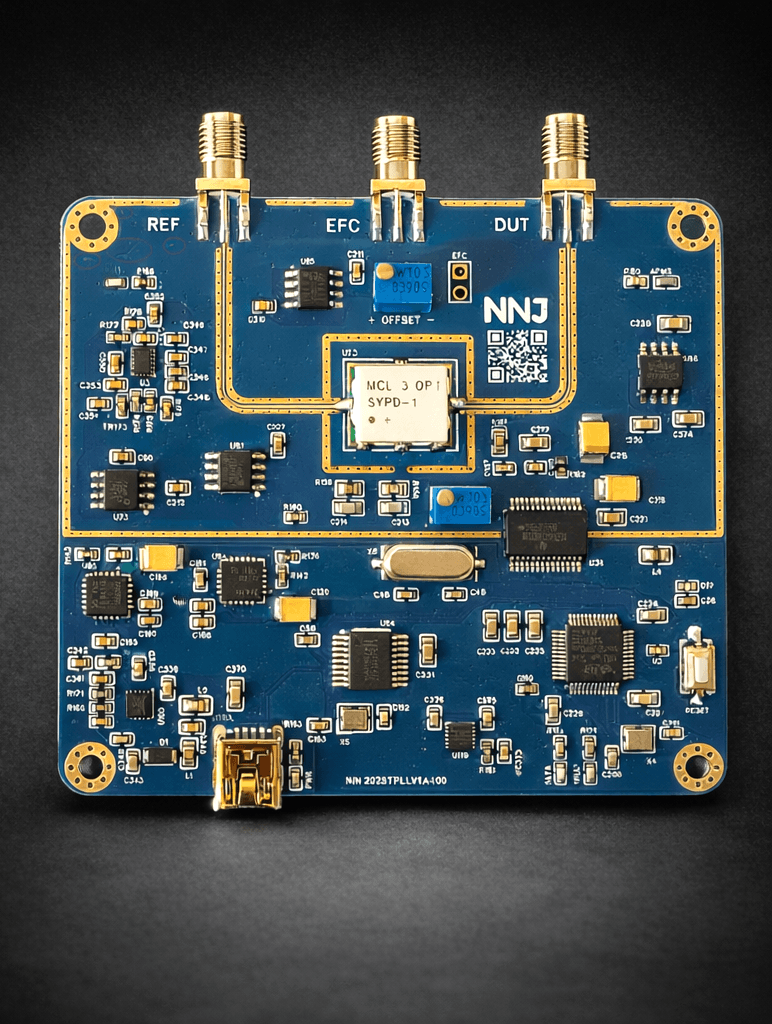

NNJ TPLLV1/A 1

概要

NNJ TPLLV1/A は、USB給電のコンパクトなタイト位相ロックループ（TPLL）計測器です。 OCXOや高精度基準の評価・ディシプリンに対応し、ループ閉鎖用のクリーンなバッファ付き制御出力を提供します。

主な特長・機能

  • 周波数メトロロジ向けに最適化されたタイト位相ロックループ（TPLL）
  • 制御および誤差信号を直接デジタイズする高分解能 24-bit ADC
  • 10 MHz を最適化（標準）しつつ、約 1 MHz〜100 MHz に対応
  • 正弦波および矩形波入力に対応
  • 発振器直接制御およびループ閉鎖用のバッファ付きEFC出力（最大 ±3.5 V）
  • USB 給電
  • 低雑音LDOレギュレータとアナログ／デジタル電源の完全分離構成により、安定かつクリーンな動作を実現

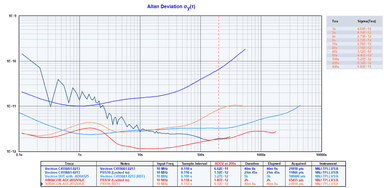

  • TimeLab（John Miles）によるダイレクト測定に対応

仕様

電源USB給電（USB Mini-B コネクタ）
入力正弦波および矩形波入力に対応（REF/DUT）
対応周波数10 MHz を最適化、約 1 MHz〜100 MHz に対応
ADC24-bit ΔΣ ADC（差動測定）
EFC出力ループ閉鎖用バッファ付き制御出力（最大 ±3.5 V）
インターフェースUART シリアル出力（TimeLab運用に適した形式）
内部電源構成低雑音LDOとアナログ／デジタル電源分離

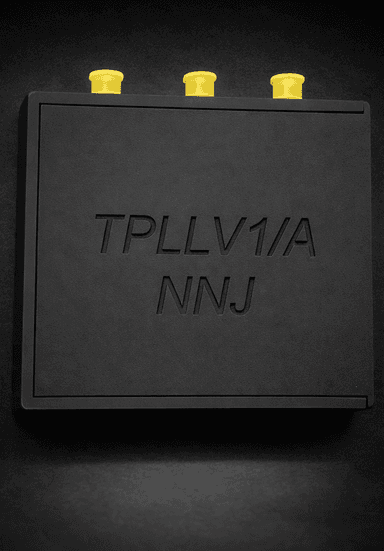

筐体専用ケース付属
EMC（設計目標）VCCI（VCCI-CISPR 32）Class B 放射／伝導エミッション基準に準拠する設計
材料適合RoHS 準拠

同梱内容

  • NNJ TPLLV1/A 本体
  • 専用ケース
  • ケーブル類は付属しません

品質管理・保証

各ユニットは出荷前に、当社ラボにて個別に組立・校正・検査を実施しています。

TPLLV1/A はハードウェア不具合に対して 1 年間の限定保証が付帯します。無期限の無償技術サポートが含まれます。保証対応が必要な場合、当社倉庫／施設への往復送料はお客様のご負担となります。
